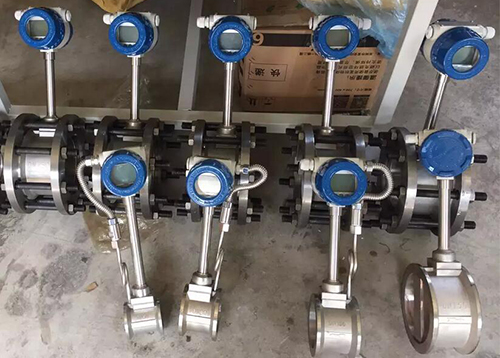

轉爐煤氣流量計概述
渦街流量計是一類采用壓電晶體作為檢測元件，輸出與流量成正比的標準信號的流量儀表。可以與計算機及集散系統配套使用，對不同介質的流量參數進行測量。渦街流量計根據流體渦街的檢測原理，其檢測渦街的壓電晶體不與介質接觸，儀表具有結構簡單、通用性好和穩定性高的特點.
渦街流量計可用于各種氣體、液體和蒸汽的流量檢測及計量。渦街流量計可以與智能流量積算儀配套使用,具有通用性強的特點。參照使用環境和特殊要求，渦街流量計提供多種規格，品種包括通用型渦街流量計、插入式渦街流量計、一體式渦街流量計、防爆式渦街流量計、溫補一體式渦街流量計等產品。

轉爐煤氣流量計產品特點
1、雙排液晶同時顯示累計流量和瞬時流量;
2、內部鋰電池供電,無需外部電源;
3、微功耗設計,兩節+3v鋰電池可連續工作一年半以上;
4、傳感器內無可動部件，結構簡單而牢固，壓損小、維擴量小、使用壽命長。
5、精度等級：液體，指示值的±1.0%;氣體，指示值的±1.0%;蒸汽，指示值的±1.5%。
6、輸出信號：a.oc門脈沖輸出;　b.電流4-20ma(兩線制/三線制)。
7、電源電壓：+24vdc(需要信號輸出時提供)。
8、介質溫度： 普通型a.-40℃～+130℃;b.-10℃～+250℃;

轉爐煤氣流量計參數
1、口徑：DN15～DN3000mm
2、公稱壓力：0.6～42MPa
3、工況溫度：-180～+500℃
4、精度：±1.5%FS
5、輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)
6、防護等級：IP65 IP67
7、防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
8、執行標準：企標Q/BET05-06

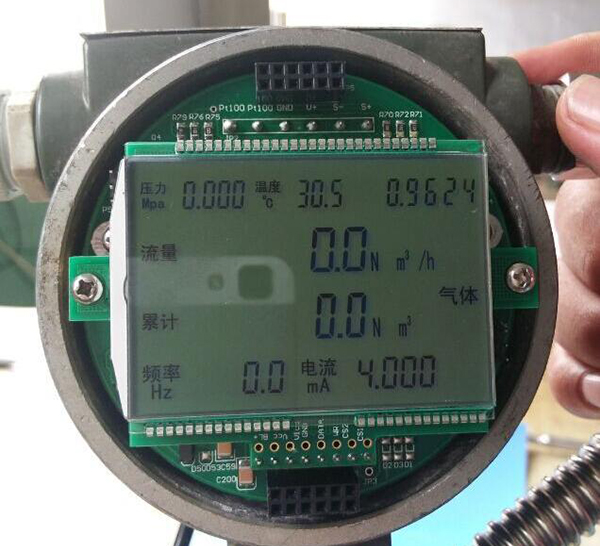

9、表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢
10、公稱通徑：卡裝式：DN10～DN300； 插入式：DN350～DN1000； 法蘭式：DN10～DN3000

轉爐煤氣流量計產品型譜

代號	通徑	流量范圍m³/h（飽和蒸汽180℃ ρ=5.157Kg/m³）
KMLU-25	DN25	6.5~90					DN300以上推薦使用插入式渦街流量計
KMLU-32	DN32	10~140
KMLU-40	DN40	16~220
KMLU-50	DN50	26~350
KMLU-65	DN65	44~580
KMLU-80	DN80	65~900
KMLU-100	DN100	100~1400
KMLU-125	DN125	165~2150
KMLU-150	DN150	230~3100
KMLU-200	DN200	420~5550
KMLU-250	DN250	650~8650
KMLU-300	DN300	950~12500
	代號	功能1
	N	無溫壓補償（適合做外補）
	Y	自帶溫壓補償一體式
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J3	蒸汽
				代號	連接方式
				L1	法蘭卡裝式
				L2	法蘭連接式
					代號	功能2
					E2	1.5級
					T3	蒸汽
					P1	1.6MPa
					P2	2.5MPa
					P3	4.0MPa
					D1	內部3.6V供電
					D2	DC24V供電
					B1	不銹鋼
					B2	碳鋼


轉爐煤氣流量計的安裝
安裝說明
（1）渦街流量計盡量安裝在遠離振動源和電磁干擾較強的地方，振動存在的地方必須采用減振裝置，減少管道受振動的影響。
（2）直管段的配置，前后直管段要滿足渦街流量計的要求，所配管道內徑也必須和渦街流量變送器內徑一致。

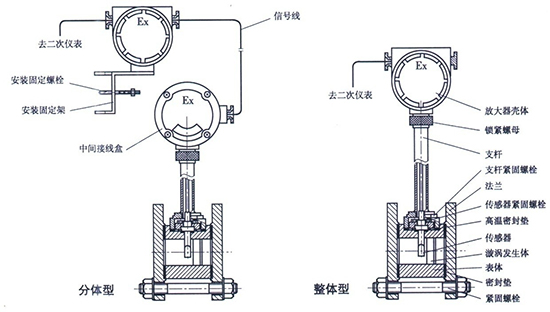

（3）安裝示意圖

注意事項
盡量減少管道內汽錘對渦街發生體的沖擊。振動較大而又無法消除時，不宜采用渦街流量計。
調試說明
1、接上信號線、電源線
2、開啟進口、出口閥門，進出口閥門開度要一致
3、打開不銹鋼三閥組平衡閥，緩慢開啟孔板高低壓端的閥門，待流體通過流量計后關閉不銹鋼三閥組平衡閥即可。
安裝管道條件：
（1)節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。
（2)安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。
（3)為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以
1）直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。具體衡量方法：
（A）節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得超過±0.3%
（B）在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其*大偏差不得超過±2%
2）節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關。
（4）節流件上游側*一阻力件和*二阻力件之間的直管段長度可按*二阻力件的形式和β=0.7（不論實際β值是多少）取所列數值的1/2
（5）節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D（15D）。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合規定的*小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D（15D）。

轉爐煤氣流量計工作原理

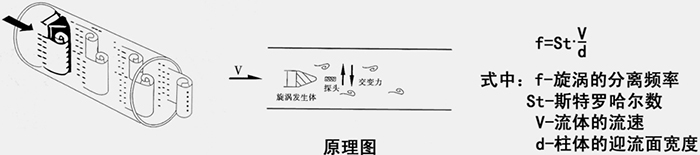

在流體管道中，垂直插入一個柱形阻擋物，在其后部（相對于流體流向）兩側就會交替地產生旋渦。隨著流體向下游流動形成旋渦列，我們稱之為卡門渦街。我們把產生旋渦的柱形阻擋物定義為旋渦發生體實驗證明，在一定條件下旋渦的分離頻率與流體的流速成線性關系。因而，只要檢測出旋渦分離的頻率，即可計算出管道內流體的流速或流量。渦街流量計即是根據這一原來制造。

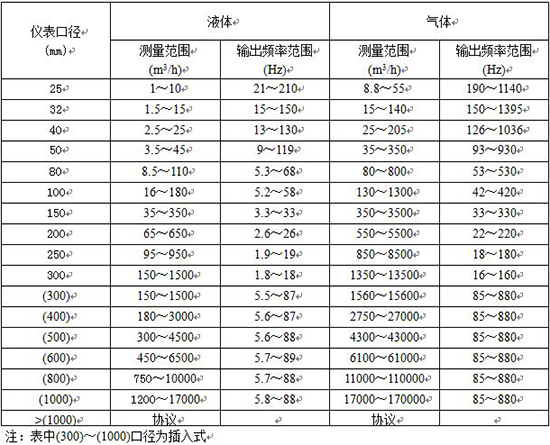

轉爐煤氣流量計流量范圍

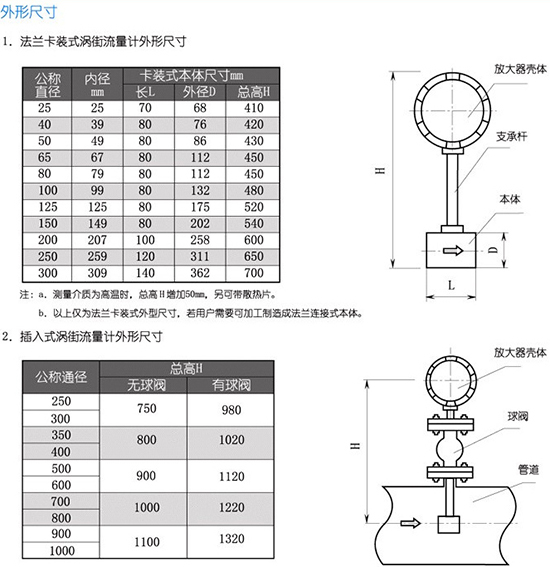

轉爐煤氣流量計安裝尺寸


轉爐煤氣流量計的配線設計

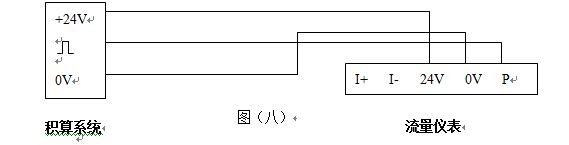

一. 輸出頻率信號的三線制渦街流量計配線設計
輸出頻率信號的三線制流量傳感器采用DC24V或DC12V電源供電，一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。傳感器端子接線見圖

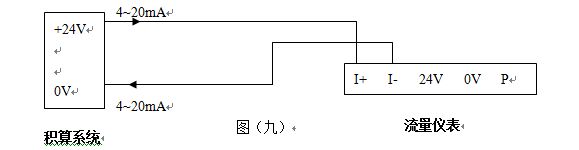

二.輸出標準4~20mA電流信號的兩線制渦街流量計配線設計
輸出標準4~20mA電流信號的兩線制變送器采用DC24V電源供電，一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。變送器端子接線見圖

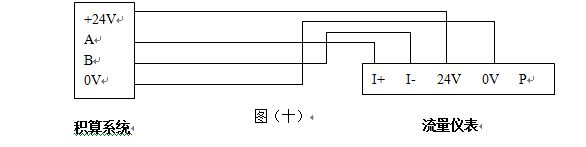

三．帶RS-485通訊接口功能的渦街流量計配線設計
帶RS-485通訊功能的渦街流量計采用DC24V電源供電，與其它設備之間采用四線制傳輸方式。儀表端子接線見圖

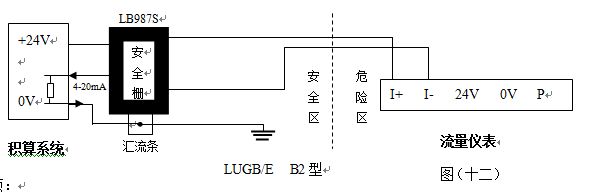

四．防暴型渦街流量儀表配線設計
LUGB/E三線制脈沖輸出型渦街流量儀表與LB978齊納安全柵相連、LUGB/E兩線制標準4~20mA電流輸出型渦街流量儀表與LB987S齊納安全柵相連可構成本質安全型防爆系統，產品防爆標志為Ex ia Ⅱ CT2-T5。本安防爆型渦街流量傳感器/變送器與防爆安全柵和積算系統等關聯設備的接線性請參看防爆安全柵廠家提供的接線說明和以下所示圖


注意事項：
（1）防爆型傳感器和變送器安裝于危險場所，安全柵、顯示儀表、供電電源，計算機等關聯設備必須安裝在安全場所。
（2）傳感器和變送器應有可靠接地，防爆地線不得與強電系統保護接地共用。
