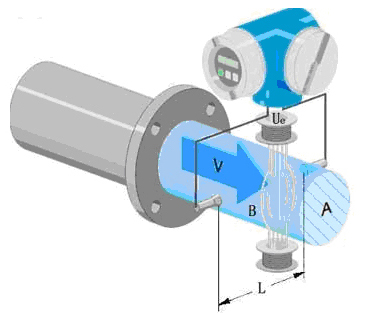

電磁流量計是20世紀50~60年代隨著電子技術的發展而迅速發展起來的一種新型流量測量儀表。電磁流量計是利用電磁感應原理，根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的一種儀器。

電磁流量計的結構由哪些部分組成？

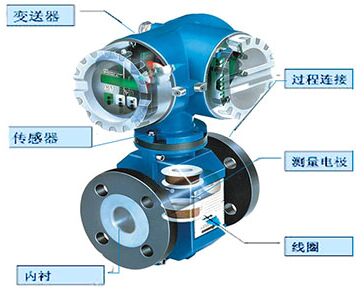

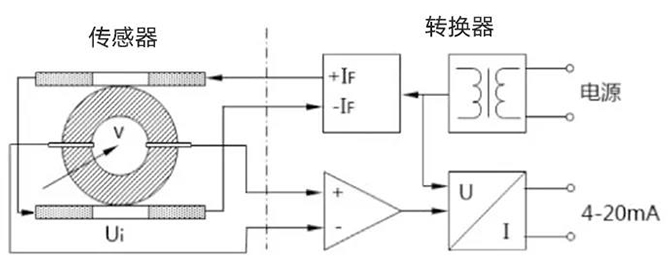

和其它儀器一樣，電磁流量計的結構由兩個部分組成：傳感器和轉換器。其中，傳感器包括測量管組件、勵磁系統、電*以及抗干擾調整系統等。為保證流量計的運行穩定性和可靠性，傳感器應該能夠提供與流量成正比的足夠大的感應電動勢，并能降低干擾信號，達到信噪比要求。

1.測量管組件

為使磁力線順利通過測量管進入被測導電流體，測量管必須使用非導磁材料進行加工，因?yàn)閷?dǎo)磁材料會引起磁力線的畸變，被測流體的磁感應強度方向發生變化。其次，為了減少電磁渦流，測量管一般要采用高阻抗材料。另外，為了防止電*上的感應電流被金屬管壁短路，測量管內壁必須鑲裝高強度絕緣襯里，襯里材料應選用耐腐蝕、耐高溫、耐磨損的材料。

2.勵磁系統

勵磁系統由勵磁線圈、高磁導率鐵心、磁扼組成。按測量管徑的大小可分為以下幾種結構。

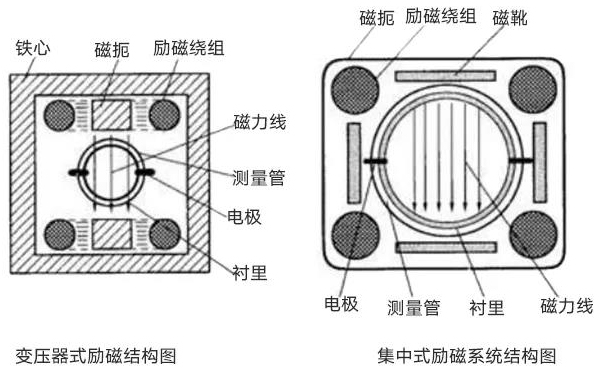

1)變壓器結構

這種結構通常用在測量管徑小于10mm的傳感器，這種結構通過測量管的磁通量較大，在兩電*間產生的感應電動勢也大，測量分辨率高。若測量管徑較大，通過的漏磁和磁通量增大，干擾信號也隨之增大，傳感器的穩定性降低，因此它僅適用于小口徑測量管。

2)集中繞組結構

這種結構通常用在測量管徑10-100mm的傳感器，勵磁繞組被制成兩個無骨架馬鞍型線圈，放置在測量管的上下兩側，為了防止磁力線散射，外圍加裝一層厚為0.5mm的高磁導率砂鋼片組成高斯屏蔽圈。另外，在繞組間增加了兩對磁靴，以保證磁場均強性。

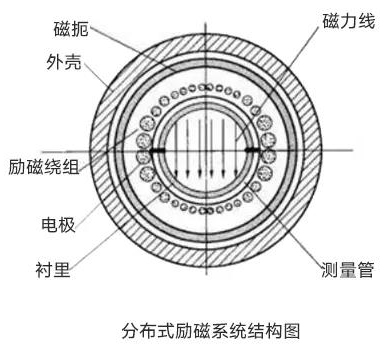

3)分布繞組結構

這種結構通常用在測量管徑大于100mm以上的傳感器，勵磁繞組分層繞制成馬鞍型，疏密程度不等，致密的繞組放置于靠近電*處，稀疏的繞組放置于其它部位，以保持磁場均勻。繞組外層加一磁軛，由于測量管外壁均布有勵磁線圈，所以不需加裝磁靴。另外，由于分布繞組式可減少儀表體積，所以大口徑電磁流量計一般采用這種結構。

3.電*組件

電*與被測導電流體接觸，當流體切割磁力線時，在兩電*間產生感應電動勢。在特定條件下，為了避免電*污染，可采用電容式電磁流量計，即將電*隱藏于襯里內部，不與被測導電流體接觸。這種流量計的電*與襯里、導電流體形成一個電容，當流體作為電介質流動時，引起兩電*間電容量交替變化，從而引起感應電動勢的變化。
